FibreFlex PRO 115°C 16 Bar

Découvrez Fibreflex Pro, la solution innovante pour des réseaux thermiques robustes et flexibles, conçue pour répondre aux besoins les plus exigeants en matière de chaleur et de froid.

FibreFlex PRO 115°C 16 Bar

Spécifications techniques - FibreFlex Pro
Température maximale de fonctionnement continu (30 ans minimum)	95°C
Température maximale de fonctionnement maximale	115°C
Pression de service maximale (30 ans minimum)	10 ou 16 bars à 95°C
Conductivité thermique	≤ 0,0210 W/mK
Tuyau de service	Polyéthylène réticulé (PE-Xa)
Enveloppe extérieure	PE-LD ondulé extrudé sans joint
Isolation	PUR (sans CFC)

Le tube FibreFlex Pro est un système de tubes flexibles pré-isolés avec tube de service renforcé de fibres pour une utilisation jusqu’à 115 °C et 16 bars. Grâce au treillis en fibres d’aramide haute température, le système de tubes FibreFlex Pro peut être utilisé jusqu’à une température de fonctionnement maximale de 115 °C et une pression allant jusqu’à 16 bars. Le système de tubes FibreFlex Pro combine ainsi les avantages d’un système de tubes flexibles avec les propriétés de fonctionnement des systèmes de tubes en acier traditionnels et constitue donc une alternative innovante et économique.

Le Fibreflex pro est une solution idéale pour :
– Les réseaux de chaleur biomasse
– Les réseaux de chaleur basse température
– Les liaisons entre bâtiments

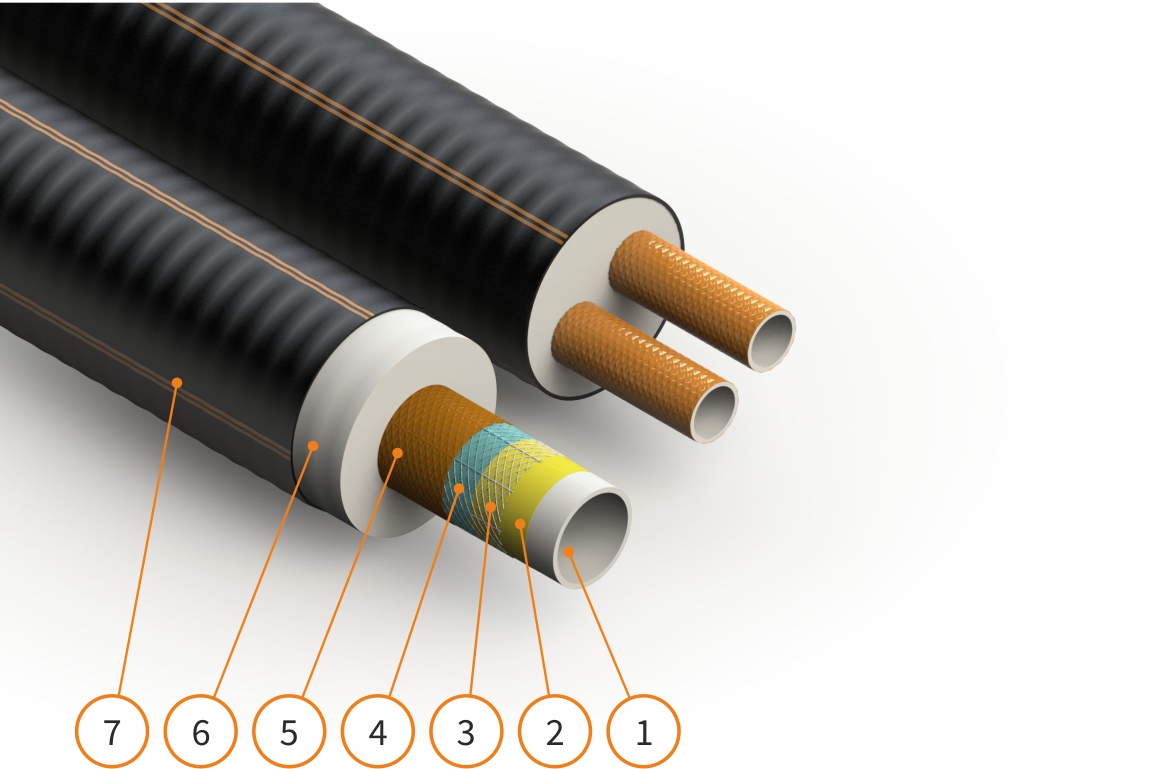

Conception FibreFlex PRO

Tube caloporteur PEXa
Adhésif haute température
Maillage en fibre d’aramide haute température
Adhésif haute température
Barrière anti-oxygène
Mousse polyuréthane (PUR) λ isolant : 0.021W/mK
Enveloppe PE-LD

Isolation efficace

Les tuyaux FibreFlex Pro sont isolés dans un processus de fabrication continu à l’aide d’une mousse de polyuréthane collée sans CFC avec une valeur de conductivité thermique exceptionnelle de l≤0,021 W/mK à 50°C.

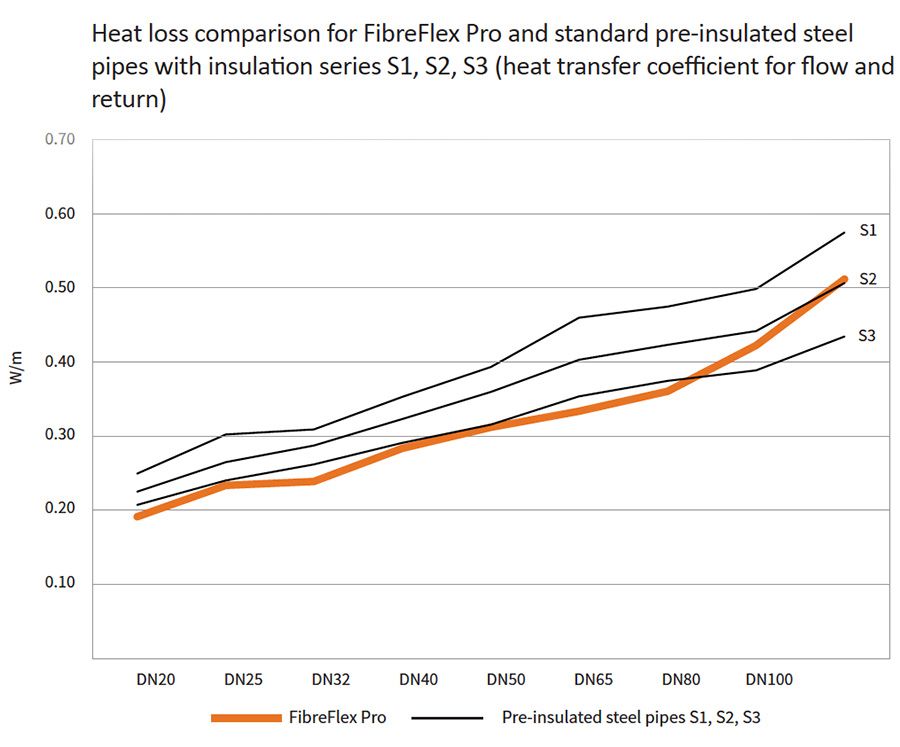

Comme la couche isolante a une conductivité thermique inférieure à celle des tubes en acier pré-isolés conventionnels (. (λ= 0,027 W / mK),la perte de chaleur du système FibreFlex Pro est inférieure à celle des tubes d’isolation de la série S3 et dans des diamètres plus grands, la perte de chaleur est inférieure à celle des tubes de la série S2 (voir graphique).

Fléxibilité

L’épaisseur réduite du tube caloporteur rend le FibreFlex Pro plus flexible, ce qui augmente considérablement son champ d’application dans les systèmes de chauffage urbain.

De plus, FibreFlex Pro comprend une gamme complète de raccords et d’accessoires pour répondre aux exigences de conception de tous les projets de chauffage urbain.

Système de raccord sécurisé

Les raccords FibreFlex Pro peuvent être faciles à installer en utilisant des raccords spécialement conçus, incorporant une bague en polymère qui est insérée entre le manchon extérieur du raccord et le tuyau.

Les Avantages FibreFlex PRO

Le système Fibreflex pro propose une grande flexibilité et une simplification de la conception de l’installation des réseaux de chaleur, notamment dans les cas où le tube doit être posé en parallèle d’autres concessionnaires ou si le cheminement est complexe et présente de nombreux obstacles.

Comparé aux réseaux aciers pré-isolés traditionnels, le tube Fibreflex pro offre une installation rapide et facile. De plus, les tubes forment un système monobloc ne nécessitant pas l’installation de lyre de dilatation, de compensateurs et de points fixes pour un résultat moins couteux et plus efficace à long terme.

Le tube Fibreflex pro est livré sur le chantier en couronne découpée sur-mesure pour réduire le temps de préparation sur site ainsi que le nombre de raccordement sur le réseau. Le système de raccord à glissement ne requiert pas l’emploi d’ouvriers qualifiés pour la soudure à l’inverse des réseaux aciers pré-isolés. La livraison de couronnes sur-mesure associées à l’utilisation des raccords à glissement permet à la solution Fibreflex pro d’être installée dans des tranchées moins larges ce qui offre une réduction significative du temps et du coût d’installation total.

FibreFlex PRO UNO & DUO

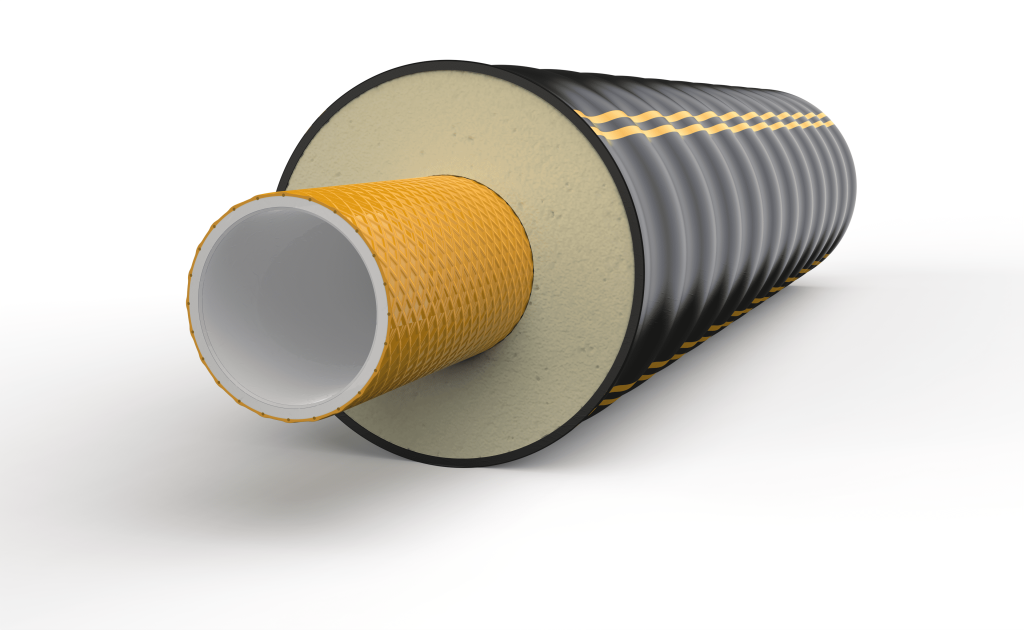

FibreFlex PRO UNO

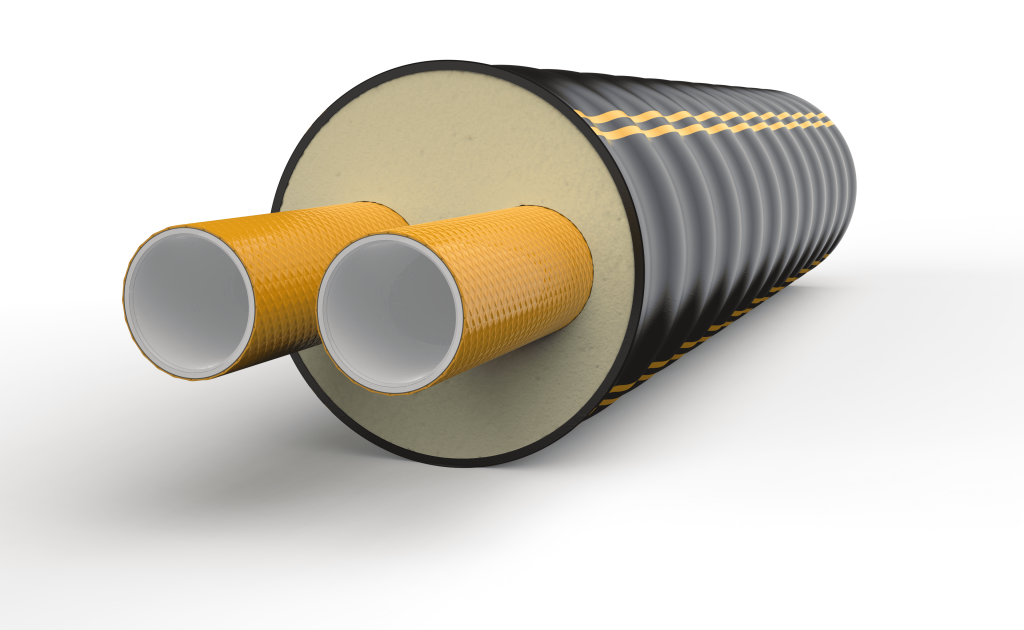

FibreFlex PRO DUO

FibreFlex PRO UNO - Isolation 1

Item	Pouces	DN (mm)	Dimension (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
32/76*	1’’	25	32.0 x 2.5	76	570	1.14	0.7	0.573
40/91*	1’’1/4	32	40.0 x 2.8	91	570	1.9	0.9	0.929
50/111	1’’1/2	40	49.4 x 3.6	111	410	1.97	0.9	1.282
63/126	2’’	50	58.5 x 4.0	126	300	2.38	1	2.003
75/142	2’’1/2	65	69.5 x 4.6	142	225	2.94	1.1	2.856
90/162	3’’	80	84.0 x 6.0	162	149	4.02	1.2	4.072
110/162	4’’	100	101.0 x 6.5	162	149	4.26	1.2	6.082
125/182*	4’’	110	116.0 x 6.8	182	86	5.11	1.3	8.235
140/202*	5’’	125	127.0 x 7.1	202	80	6.3	1.6	9.993
160/225*	6’’	150	144.0 x 7.5	225	150	7.68	1.6	13.07

FibreFlex PRO UNO - Isolation 2

Item	Pouces	DN (mm)	Dimension (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
32/91*	1’’	25	32.0 x 2.5	91	570	1.34	0.9	0.573
40/111*	1’’1/4	32	40.0 x 2.8	111	410	1.9	0.9	0.929
50/126	1’’1/2	40	49.4 x 3.6	126	300	2.24	1	1.282
63/142	2’’	50	58.5 x 4.0	142	225	2.73	1.1	2.003
75/162	2’’1/2	65	69.5 x 4.6	162	150	3.47	1.2	2.856
90/182	3’’	80	84.0 x 6.0	182	86	4.72	1.3	4.072
110/182	4’’	100	101.0 x 6.5	182	86	4.99	1.3	6.082
125/202*	4’’	110	116.0 x 6.8	202	80	6.02	1.4	8.235
140/225*	5’’	125	127.0 x 7.1	225	150	7.5	1.6	9.993

FibreFlex PRO DUO - Isolation 1

Item	Pouces	DN (mm)	Dimension (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
32+32/111*	2×1’’	25	32.0+32.0 x 2.5	111	410	1.9	0.9	1.146
40+40/126*	2×1’’1/4	32	40.0+40.0 x 2.8	126	300	2.6	0.9	1.858
50+50/162	2×1’’1/2	40	49.4+49.4 x 3.6	162	149	3.55	1.2	2.564
63+63/182	2×2’’	50	58.5+58.5 x 4.0	182	86	4.53	1.3	4.006
75+75/202	2×2’’1/2	65	69.5+69.5 x 4.6	202	80	5.74	1.6	5.712
90+90/225	3×3’’	80	84.0+84.0 x 6.0	225	150	7.3	1.6	8.144

FibreFlex PRO DUO - Isolation 2

Item	Pouces	DN (mm)	Dimension (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
32+32/126*	2×1’’	25	32.0+32.0 x 2.5	126	300	2.25	0.9	1.146
40+40/142	2×1’’1/4	32	40.0+40.0 x 2.8	142	225	2.87	0.9	1.858
50+50/182	2×1’’1/2	40	49.4+49.4 x 3.6	182	86	4.25	1.2	2.564
63+63/202	2×2’’	50	58.5+58.5 x 4.0	202	80	5.32	1.3	4.006
75+75/225	2×2’’1/2	65	69.5+69.5 x 4.6	225	150	6.6	1.6	5.712

FAQ

Pourquoi choisir Fibreflex Pro pour vos réseaux de chaleur ?

Fibreflex Pro combine flexibilité, performance thermique, et facilité d’installation pour répondre aux exigences des réseaux modernes, même dans des configurations complexes.

Quelles économies puis-je attendre en utilisant Fibreflex Pro ?

Grâce à sa conception en couronnes sur-mesure et l’absence de soudures complexes, Fibreflex Pro réduit les coûts de chantier, de tranchées et d’installation globale.

Fibreflex Pro est-il adapté à des températures élevées ?

Oui, il supporte un régime continu de 95°C/16 bars et des pointes jusqu’à 115°C, idéal pour les réseaux de chaleur biomasse ou basse température.

Devis ou contact

Chez ALSAFLEX, nous sommes à votre écoute pour répondre à toutes vos demandes concernant nos produits, services ou l’accompagnement de votre projet thermique. Contactez-nous dès maintenant et profitez de l’expertise de notre équipe pour trouver des solutions adaptées à vos besoins.
