HeatFlex 95°C 6 Bar

Découvrez HeatFlex, idéal pour les projets complexes ou à basse température, il allie performance, économie, et rapidité d’installation pour répondre aux exigences des infrastructures modernes.

HeatFlex 95°C 6 Bar

Spécifications techniques - HeatFlex
Température maximale de fonctionnement continu (30 ans minimum)	80°C
Température maximale de fonctionnement maximale	95°C
Pression de service maximale (30 ans minimum)	6 bars à 80°C
Conductivité thermique	≤ 0,0210 W/mK
Tuyau de service	Polyéthylène réticulé (PE-Xa)
Enveloppe extérieure	PE-LD ondulé extrudé sans joint
Isolation	PUR (sans CFC)

Le système de tuyaux PE-Xa pré-isolé hautement efficace, parfait pour les applications de chauffage et de refroidissement urbains.

Le tube de service en polyéthylène réticulé (PE-Xa) offre des performances exceptionnelles à des températures allant jusqu’à 95 °C et des pressions allant jusqu’à 6 bars, ce qui le rend parfait pour le chauffage urbain. Disponible en configurations de tube de service simple et double, une barrière EVOH intégrée empêche la diffusion d’oxygène dans le fluide.

Le Heatflex est une solution idéale pour :
– Les réseaux de chaleur biomasse
– Les réseaux de chaleur basse température
– Les liaisons entre bâtiments

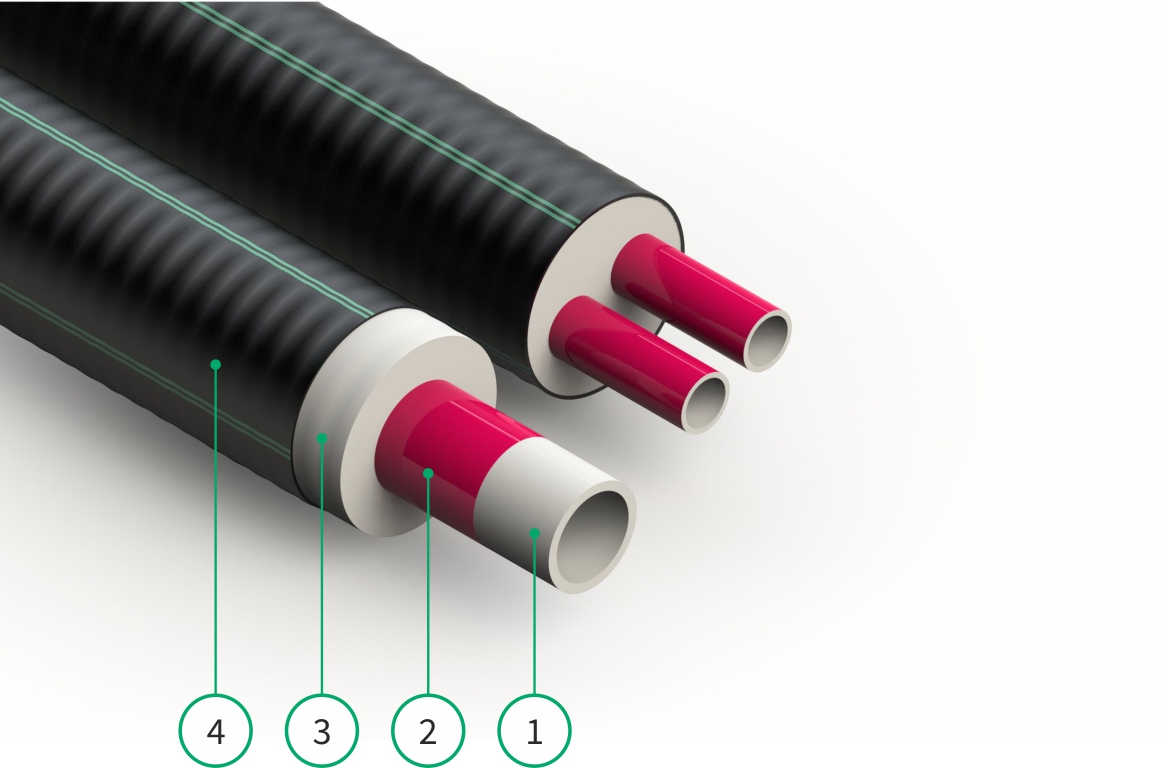

Conception Heatflex

Tube caloporteur PEXa
Barrière anti-oxygène
Mousse polyuréthane (PUR) λ isolant : 0.021W/mK
Enveloppe PE-LD

Isolation haute performance

Une couche de mousse de polyuréthane flexible sans CFC confère à l’isolation une classe à part, avec une perte de chaleur minimale (valeur lambda de 0,0216 W/mK (à 50 °C). Contrairement aux systèmes de tuyauterie de qualité inférieure avec lame d’air, la construction composite de HEATFLEX, avec son tube de service et son enveloppe extérieure liés ensemble par l’isolation en mousse, signifie que la dilatation thermique peut être ignorée. Une isolation plus épaisse de la série 2 est également disponible.

Les Avantages Heatflex

Le système HeatFlex propose une grande flexibilité et une simplification de la conception de l’installation des réseaux de chaleur, notamment dans les cas où le tube doit être posé en parallèle d’autres concessionnaires ou si le cheminement est complexe et présente de nombreux obstacles.

Comparé aux réseaux aciers pré-isolés traditionnels, le tube HeatFlex offre une installation rapide et facile. De plus, les tubes forment un système monobloc ne nécessitant pas l’installation de lyres de dilatation, de compensateurs et de points fixes, pour un résultat moins coûteux et plus efficace à long terme.

Le tube HeatFlex est livré sur le chantier en couronnes découpées sur-mesure pour réduire le temps de préparation sur site ainsi que le nombre de raccordements sur le réseau. Le système de raccord à glissement ne requiert pas l’emploi d’ouvriers qualifiés pour la soudure, contrairement aux réseaux aciers pré-isolés.

La livraison de couronnes sur-mesure, associée à l’utilisation des raccords à glissement, permet à la solution HeatFlex d’être installée dans des tranchées moins larges, ce qui offre une réduction significative du temps et du coût d’installation total.

Une gamme d’isolation renforcée est disponible pour répondre aux besoins des projets demandant une meilleure performance thermique.

Nos tubes et accessoires font l’objet d’un avis technique CSTB n°14.1/16-2252_V1.

HeatFlex UNO & DUO

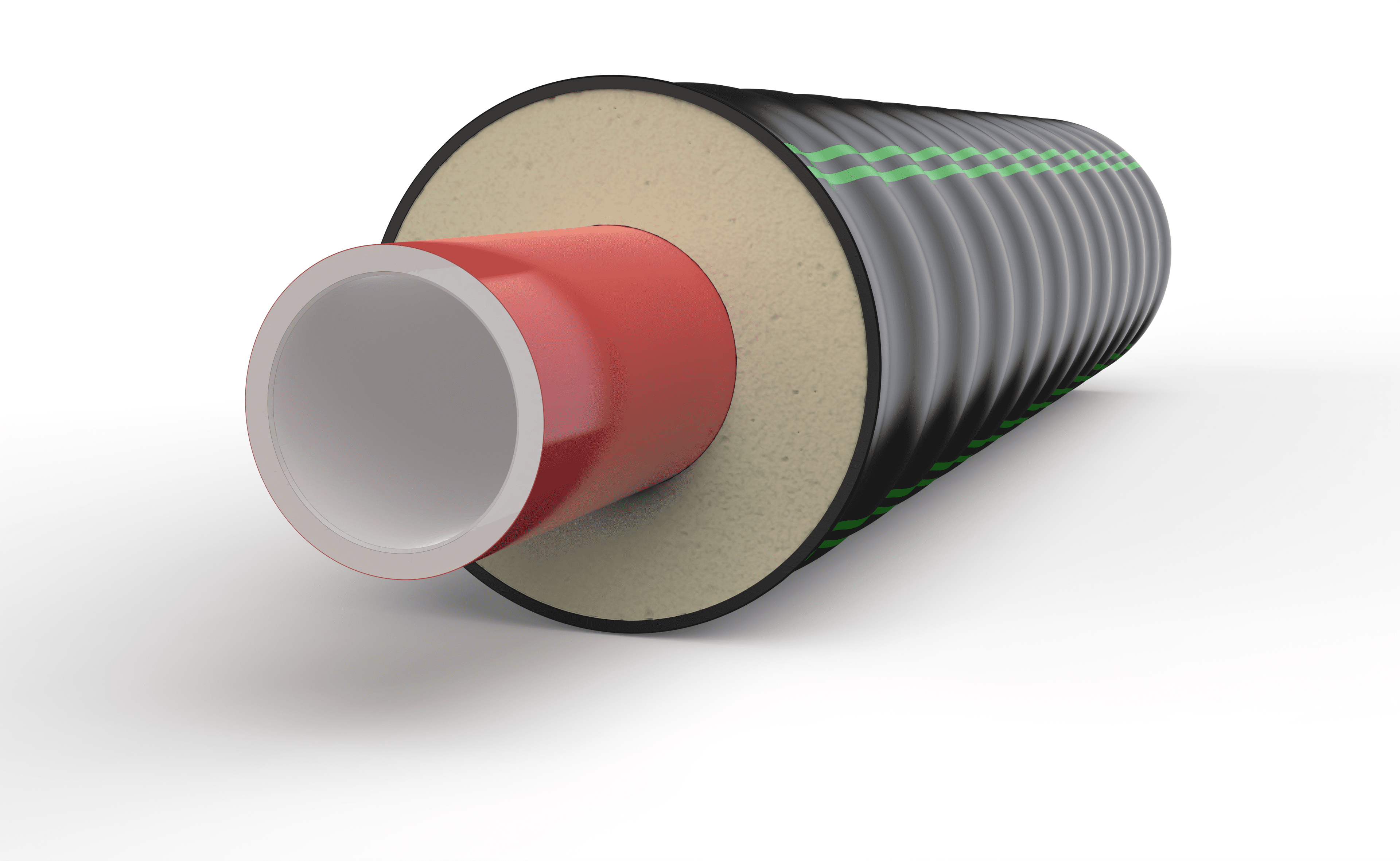

HeatFlex UNO

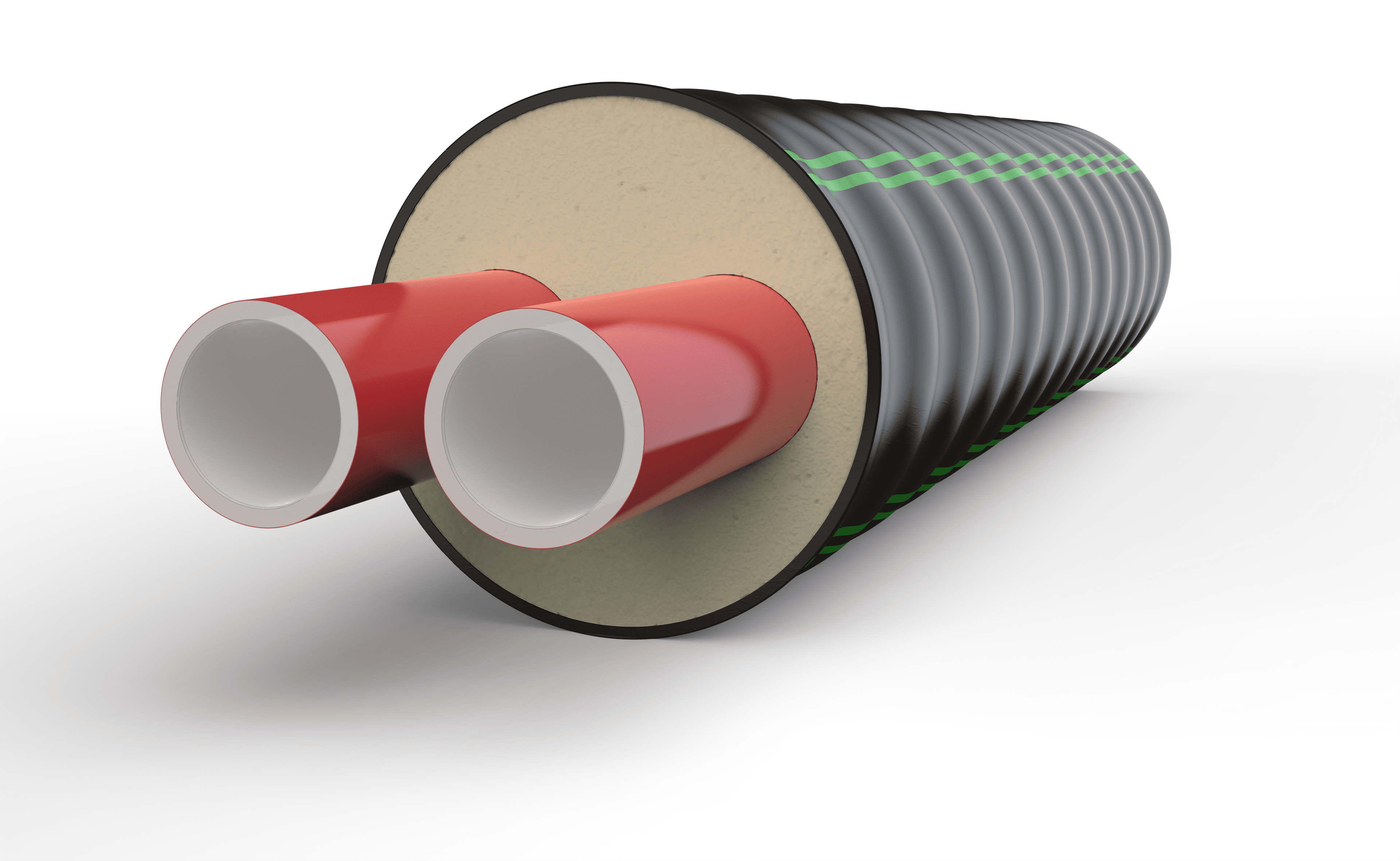

HeatFlex DUO

HeatFlex UNO - Isolation 1

Item	Pouces	DN (mm)	Dimensions (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
25/76	¾”	20	25×2,3	76	770	0.90	0.7	0.327
32/76	1″	25	32×2,9	76	770	1.00	0.7	0.539
40/91	1″/14	32	40×3,7	91	570	1.39	0.9	0.835
50/111	1″1/2	40	50×4,6	111	410	1.97	0.9	1.307
63/126	2″	50	63×5,8	126	300	2.60	1.0	2.075
75/142	2″1/2	65	75×6,8	142	220	3.39	1.1	2.961
90/162	3″	80	90×8,2	162	149	4.56	1.2	4.254
110/162	4″	100	110×10	162	149	5.10	1.2	6.362

HeatFlex UNO - Isolation 2

Item	Pouces	DN (mm)	Dimensions (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
25/91	¾”	20	25×2,3	91	570	0.90	0.9	0.327
32/91	1″	25	32×2,9	91	570	1.00	0.9	0.539
40/111	1″/14	32	40×3,7	111	410	1.39	0.9	0.835
50/126	1″1/2	40	50×4,6	126	300	1.97	1.0	1.307
63/142	2″	50	63×5,8	142	220	2.60	1.1	2.075
75/162	2″1/2	65	75×6,8	162	149	3.39	1.2	2.961
90/182	3″	80	90×8,2	182	86	4.56	1.3	4.254
110/182	4″	100	110×10	182	86	5.10	1.3	6.362

HeatFlex DUO - Isolation 1

Item	Pouces	DN (mm)	Dimensions (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
25+25/91	2x ¾”	20	25+25×2.3	91	570	1.34	0.9	0.654
32+32/111	2x 1″	25	32+32×2.9	111	410	1.87	0.9	1.078
40+40/126	2x 1″1/4	32	40+40×3.7	126	300	2.48	1.0	1.670
50+50/162	2x 1″1/2	40	50+50×4.6	162	149	3.96	1.2	2.614
63+63/182	2x 2″	50	63+63×5.8	182	86	5.28	1.3	4.150
75+75/202	2x 2″1/2	65	75+75×6.8	202	80	6.27	1.4	5.922

HeatFlex DUO - Isolation 2

Item	Pouces	DN (mm)	Dimensions (Dext x ép)	Enveloppe ext. (mm)	Longueur Max (m)	Poids (kg/m)	R. Coubure (m)	Contenance en eau (l/m)
25+25/111	2x ¾”	20	25+25×2.3	111	410	1.73	0.9	0.654
32+32/126	2x 1″	25	32+32×2.9	126	300	2.23	1.0	1.078
40+40/142	2x 1″1/4	32	40+40×3.7	142	220	2.85	1.1	1.670
50+50/182	2x 1″1/2	40	50+50×4.6	182	86	4.31	1.3	2.614
63+63/202	2x 2″	50	63+63×5.8	202	80	5.61	1.4	4.150
75+75/225	2x 2″1/2	65	75+75×6.8	225	120	6.87	1.6	5.922

FAQ

Comment le tube flexible pré-isolé HeatFlex simplifie-t-il l'installation des réseaux de chaleur ?

Grâce à sa grande flexibilité, le tube HeatFlex s’adapte aux trajets les plus contraints, évitant ainsi l’installation de lyres de dilatation ou de compensateurs.

En quoi le tube flexible pré-isolé HeatFlex contribue-t-il à réduire les coûts d’installation ?

Livré en couronnes sur-mesure, le tube HeatFlex minimise le temps de chantier et nécessite moins de tranchées et de raccordements, réduisant ainsi les coûts globaux.

Le tube flexible pré-isolé HeatFlex offre-t-il des performances thermiques optimisées ?

Oui, une gamme d’isolation renforcée est disponible pour optimiser l’efficacité thermique et répondre aux besoins des projets exigeants.
